Hur kan en elektronisk axel-rotogravyrtryckmaskin förbättra utskriftsnoggrannheten och flexibel förpackningseffektivitet

Grön OhmutvecklarElektronisk axel rotationstryckmaskinför tillverkare som söker exakta flerfärgstryck på flexibla förpackningsmaterial. Med servodriven kontroll, koordinerad spänningshantering och noggrann färgregistrering stödjer denna utrustning konsekvent utskriftskvalitet och effektiv rulle-till-rulle-produktion.

En elektronisk axelrotogravyrtryckmaskin är utformad för att leverera exakta, repeterbara flerfärgstryck på plastfilmer, papper och andra kompatibla rullmaterial. Genom att koordinera drivsystem elektroniskt istället för att enbart förlita sig på traditionella mekaniska axelanslutningar, hjälper det operatörer att hantera banrörelser och färgregistrering under hela utskriftsprocessen. Den här artikeln förklarar hur tekniken fungerar, dess huvudkomponenter, kompatibla substrat, nyckelspecifikationer och praktiska överväganden för val av utrustning. Den undersöker också hur Green Ohms maskinkonfiguration kan stödja flexibel förpackningsproduktion och vad köpare bör utvärdera innan de investerar i en ny trycklinje.

Innehållsförteckning

1. Vad är en elektronisk axelrotogravyrtryckmaskin?
2. Hur fungerar elektronisk axelteknik?
3. Vilka funktioner påverkar utskriftsprestanda?
4. Vilka material kan maskinen skriva ut?
5. Vilka är de viktigaste tekniska specifikationerna?
6. Var används denna utskriftsutrustning?
7. Hur ska köpare välja rätt maskin?
8. Hur kan operatörer bibehålla konsekvent prestanda?
9. Vanliga frågor
10. Slutsats

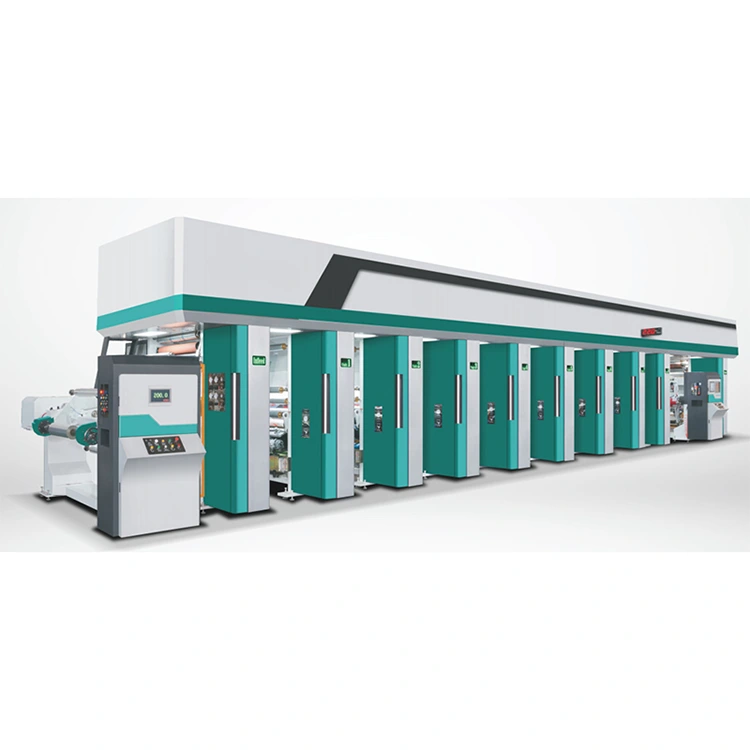

1. Vad är en elektronisk axelrotogravyrtryckmaskin?

En elektronisk axelrotogravyrtryckmaskin är ett industriellt trycksystem som använder elektroniskt koordinerade drivenheter för att kontrollera rörelsen hos flera tryckenheter. Den kombinerar den etablerade djuptrycksprocessen med modern servo- och automationsteknik för att stödja exakt flerfärgstryck på kontinuerliga materialrullar.

Vid konventionellt djuptryck överför graverade cylindrar bläck till ett substrat när det passerar genom på varandra följande tryckstationer. Varje cylinder representerar en specifik färg eller del av bilden. Noggrann synkronisering mellan dessa stationer är väsentlig eftersom även en liten avvikelse i banans rörelse kan orsaka synliga färgfel.

Elektronisk axelstyrning koordinerar de relevanta drivaxlarna genom ett styrsystem, vilket hjälper till att bibehålla deras erforderliga hastighet och positionsförhållanden. Detta tillvägagångssätt kan förenkla synkronisering och justering jämfört med mekaniskt länkade arrangemang, beroende på maskinens konfiguration.

Grön Ohm erbjuder en elektronisk djuptryckslösning för skaft avsedd för flerfärgstryck på plastfilmer, papper och andra kompatibla rullmaterial. Dess konfiguration kombinerar servodriven utskrift, datoriserad registrering och spänningskontroll för att möta de praktiska kraven på flexibel förpackningsproduktion.

2. Hur fungerar elektronisk axelteknik?

Tryckprocessen börjar när avrullningsenheten matar in en rulle substrat i maskinen. Banan färdas genom tryckstationerna, där graverade cylindrar överför bläck till materialet. Efter varje trycksteg passerar substratet genom en torkningssektion innan det fortsätter till nästa station eller omlindningsenheten.

Elektronisk koordinering stödjer denna process genom att synkronisera drivenheterna som ansvarar för att flytta materialet och driva tryckcylindrarna. En programmerbar logisk styrenhet (PLC), servodriven spänningskontroll och registreringsjusteringar samverkar för att bibehålla stabila produktionsförhållanden.

1. Varva ner:Valsen monteras och substratet matas in i maskinen under kontrollerad spänning.
2. Webbvägledning:Materialet följer sin avsedda väg genom utskriftslinjen, vilket hjälper till att bibehålla konsekvent positionering.
3. Bläcköverföring:Graverade tryckcylindrar överför de erforderliga bläckmönstren till substratet.
4. Färgregistrering:Registreringskontroller koordinerar positionerna för på varandra följande färgavtryck.
5. Torkning:Torksystemet tar bort den nödvändiga mängden lösningsmedel eller fukt, beroende på bläcksystemet och driftsförhållandena.
6. Spola tillbaka:Det tryckta materialet samlas i en rulle för efterföljande inspektion, laminering, skärning eller omvandling.

Den faktiska utskriftskvaliteten beror på mer än enbart elektronisk synkronisering. Cylindertillstånd, substrategenskaper, bläcksammansättning, torkningsförhållanden, maskininställning och operatörsprocedurer påverkar alla det färdiga resultatet.

3. Vilka funktioner påverkar utskriftsprestanda?

Servodriven utskriftskontroll

Servodrivenheter möjliggör koordinerad kontroll av utskriftsaxlar och stödjer noggrann hastighets- och positionshantering. När de är korrekt konfigurerade kan de hjälpa till att minska registreringsavvikelser och göra inställningsjusteringar mer hanterbara under flerfärgsproduktion.

Stängd spänningshantering

Flexibla filmer och tunt papper kan töjas, skrynklas eller förskjutas när banspänningen är instabil. Green Ohms beskrivna konfiguration använder tremotorers spänningskontroll med sluten slinga för att koordinera materialhantering. Lämpliga spänningsinställningar är viktiga för att minska banrörelser och bibehålla konsekventa utskriftsdimensioner.

Datoriserad färgregistrering

Horisontella och vertikala registreringsjusteringar hjälper till att anpassa individuella färgintryck. Förregistreringsfunktioner kan också stödja installation innan full produktion påbörjas. Dessa funktioner är särskilt användbara för detaljerad grafik, fin text och förpackningsdesign som kräver exakt färg-till-färg-justering.

Bläcktillförsel och Doctor Blade Montage

Bläcköverföringsvalsen tillför bläck till utskriftsprocessen, medan schaberbladet tar bort överflödigt bläck från cylinderytan. Green Ohm beskriver ett oberoende driven schaberbladsarrangemang utformat för att underlätta justering och bladbyten. Korrekt bladkondition och bläckhantering hjälper till att stödja ren bildåtergivning.

Integrerad torkning och säkerhetskontroller

Torksystemet använder kontrollerat luftflöde och temperaturhantering för att stödja bläcktorkning. Pekskärmsövervakning och feldiagnosfunktioner kan hjälpa operatörer att observera driftsförhållanden och identifiera problem. Lämplig ventilation, lösningsmedelshantering och maskinsäkerhet är fortfarande viktiga vid utskrift med lösningsmedelsbaserat bläck.

• Elektroniskt koordinerade utskriftsenheter.
• Stängd spänningshantering för webbstabilitet.
• Horisontella och vertikala färgregistreringsjusteringar.
• Bläcköverförings- och schabersystem utformade för kontrollerad bläckapplicering.
• Funktioner för torkning, övervakning och diagnos av maskinfel.

4. Vilket material kan maskinen skriva ut?

Substratkompatibilitet är en nyckelfaktor när man väljer en rotogravyrtryckmaskin. Olika material har olika dragegenskaper, ytegenskaper, tjocklekar och krav på bläckvidhäftning. Den korrekta kombinationen av substrat, cylindergravyr, bläck och torkförhållanden är nödvändig för tillförlitliga resultat.

Grön Ohm listar följande materialområden för dess elektroniska axelkonfiguration:

Dessa intervall är tillverkarens listade materialparametrar, inte en garanti för att varje kvalitet kan köras under identiska förhållanden. Köpare bör bekräfta det avsedda underlaget, bläcksystemet, tjockleken och produktionskraven innan de beställer.

5. Vilka är de viktigaste tekniska specifikationerna?

Följande tabell sammanfattar de huvudsakliga specifikationerna som publicerats för Green Ohms YG-8-serie elektroniska axelrotogravyrtryckmaskiner. Värden bör bekräftas mot aktuell offert och slutligt tekniskt avtal före köp.

*Tillverkarens publicerade specifikation använder enheten mm/min för maximala mekaniska hastigheter och utskriftshastigheter. Värdena ovan uttrycks som m/min endast som en preliminär tolkning av de listade siffrorna. Bekräfta korrekta enheter och nominella driftshastigheter direkt med Green Ohm innan du använder dessa siffror för produktionsplanering.

850 mm-modellen kan passa smalare bankrav, medan 1 050 mm och 1 250 mm-modellerna ger bredare substratkapacitet. Den lämpliga modellen beror på färdiga förpackningsdimensioner, materialutnyttjande, utskriftslayout, cylinderspecifikationer och planerad produktion snarare än bara banbredden.

6. Var används denna utskriftsutrustning?

Elektronisk djuptryck på skaft är relevant för tillverkare som behöver repeterbar grafik över långa produktionsserier. Dess lämplighet beror på förpackningsdesign, önskad utskriftskvalitet, substrat, bläcksystem och nedströms konverteringsprocess.

Flexibel matförpackning

Tryckta filmer som används för snackspåsar, konfektyromslag, torrmatsförpackningar och andra flexibla förpackningar kräver ofta konsekvent färgåtergivning och tydlig grafik. Den färdiga förpackningsstrukturen måste också uppfylla tillämpliga livsmedelskontakt- och förpackningskrav.

Konsumentvaruförpackningar

Tvättmedelspåfyllningsförpackningar, förpackningar för personlig vård och påsar för hushållsprodukter kan använda flerfärgstryckta filmer för att kommunicera varumärke, produktinformation och användningsinstruktioner.

Pappersbaserad förpackning

Där papperskvaliteten och bläcksystemet är kompatibla kan djuptryck stödja dekorativa mönster, återkommande mönster och tryckta förpackningsmaterial som behöver konsekvent bildåtergivning.

Industriella flexibla material

Vissa industriella förpackningsapplikationer använder tryckta filmer för identifiering, produktinformation eller visuell differentiering. Köpare bör bedöma kemikalieresistens, substratprestanda och slutanvändningskrav innan de väljer tryckprocess.

För förpackningar som senare kommer att genomgå laminering, skärning eller tillverkning av påsar, bör utskriftskvaliteten utvärderas tillsammans med prestanda för hela konverteringslinjen.

7. Hur ska köpare välja rätt maskin?

Att välja en tryckmaskin innebär mer än att jämföra maxhastighet eller inköpspris. Produktionsteam bör matcha utrustningen till deras faktiska jobb, förväntade användning, driftsmiljö och underhållskapacitet.

1. Bekräfta substratintervallet.Identifiera filmtyper, tjocklekar, papperskvaliteter, ytbehandlingar och eventuella materialförändringar som förväntas i framtiden.
2. Definiera önskad banbredd.Beräkna användbar utskriftsbredd, kantmarginaler och materialutnyttjande för de förpackningslayouter du producerar.
3. Ange färg och registreringskrav.Bekräfta antalet färger, bildkomplexitet, registreringstolerans och inspektionsmetod.
4. Utvärdera realistisk produktionshastighet.Be om förväntade körhastigheter med ditt underlag, bläck, cylinderupprepning och torkningsförhållanden snarare än att enbart förlita dig på maximal mekanisk hastighet.
5. Se över styrsystemet.Förtydliga servokonfiguration, registreringsjustering, spänningskontrollbeteende, operatörsgränssnitt, larm och felsökningsstöd.
6. Kontrollera verktyg och installationsbehov.Bedöm elektrisk kapacitet, ventilation, torkenergi, golvyta, avgaskrav och tillämpliga säkerhetsföreskrifter.
7. Planera service och utbildning.Bekräfta installationshjälp, operatörsutbildning, reservdelar, förebyggande underhåll och efterförsäljningsarrangemang.

Innan du gör en beställning, begär ett detaljerat tekniskt förslag och, om möjligt, arrangera ett provprov med representativa material och konstverk. Detta hjälper till att verifiera att den föreslagna konfigurationen är lämplig för den faktiska produktionsmiljön.

8. Hur kan operatörer bibehålla konsekvent prestanda?

Rutinunderhåll hjälper till att minska oplanerad stilleståndstid och skyddar utskriftskonsistensen. Ett praktiskt underhållsprogram bör följa tillverkarens bruksanvisning och ta hänsyn till produktionsintensitet, bläckkemi, substrattyp och miljöförhållanden.

• Inspektera tryckcylindrarna:Kontrollera om det finns skador, kontaminering, slitage och problem som kan påverka bildöverföringen.
• Underhåll schaberblad:Inspektera bladkanter, montering, kontaktförhållanden och bytesintervall.
• Verifiera spänningsinställningar:Se över avrullnings-, mellanstations- och återspolningsspänning när du byter material eller jobbspecifikationer.
• Övervakningsregistrering:Kontrollera inriktningen under uppstart, efter materialändringar och under hela produktionen.
• Rengör bläckhanteringskomponenter:Följ godkända procedurer för bläckcirkulation, borttagning av rester och lösningsmedelshantering.
• Kontrollera torksystemet:Övervaka luftflöde, temperaturkontroller, ventilation och säkerhetsspärrar.
• Inspektera drivenheter och kontroller:Följ det rekommenderade inspektionsschemat för servosystem, sensorer, PLC-komponenter och elektriska anslutningar.
• Registrera driftsdata:Dokumentera återkommande defekter, stillestånd, slöseri och justeringar för att stödja ständiga förbättringar.

Vid användning av lösningsmedelsbaserat bläck måste operatörerna följa maskintillverkarens instruktioner och tillämpliga brand-, ventilations-, utsläpps- och arbetssäkerhetskrav. Underhåll bör endast utföras av lämpligt utbildad personal med utrustningen placerad i ett säkert skick.

9. Vanliga frågor

F1: Vilken är den största fördelen med en elektronisk axelrotogravyrtryckmaskin?

Dess främsta fördel är elektroniskt koordinerad drivkontroll, som stöder synkroniserade utskriftsenheter och exakt färgregistrering. I kombination med lämplig spänningshantering och korrekt inställning kan detta bidra till att förbättra konsistensen och förenkla justeringar i flerfärgs rulle-till-rulle-produktion.

F2: Vilka material är kompatibla med Green Ohms maskin?

De listade materialen inkluderar PET, nylon, PE, OPP, BOPP, CPP, PVC, cellofan och papper inom specificerade tjockleks- eller ytviktsintervall. Faktisk kompatibilitet beror på materialkvalitet, bläcksystem, ytbehandling och maskinkonfiguration. Bekräfta kraven för ditt avsedda underlag innan du köper.

F3: Vilken är den maximala utskriftshastigheten för YG-8-serien?

Produktsidan visar en maximal mekanisk hastighet på 420 och en maximal utskriftshastighet på 400, men den publicerade enheten överensstämmer inte med typisk industriell linjehastighetsbeteckning. Köpare bör erhålla skriftlig bekräftelse på korrekta enheter, nominella förhållanden och förväntad produktionshastighet från Green Ohm.

F4: Hur väljer jag mellan YG-8-850, YG-8-1050 och YG-8-1250?

Den huvudsakliga skillnaden är maximal banbredd: 850 mm, 1 050 mm respektive 1 250 mm. Välj modell enligt förpackningsdimensioner, jobblayout, substratanvändning och produktionsplaner. Kontrollera även krav på golvyta, strömförsörjning och installationsförhållanden.

F5: Vad ska jag förbereda innan jag begär en offert?

Förbered substrattyp och tjocklek, banbredd, antal tryckfärger, konstverk eller prov, krav på cylinderupprepning, målutmatning, bläcksystem och förväntade nedströmsprocesser. Dessa detaljer hjälper tillverkaren att bedöma den nödvändiga konfigurationen och identifiera tekniska frågor innan en offert slutförs.

10. Slutsats

En elektronisk axelrotogravyrtryckmaskin kan vara en värdefull investering för flexibla förpackningstillverkare som kräver koordinerat flerfärgstryck, kontrollerad banspänning och repeterbar registrering. De bästa resultaten kommer från att matcha maskinkonfigurationen till substratet, konstverket, bläcksystemet, torkningskraven och faktiska produktionsmål. Green Ohms YG-8-serie erbjuder tre listade webbbreddsalternativ, tillsammans med servodriven utskriftskontroll, datoriserad registrering och integrerade materialhanteringsfunktioner. Innan du fattar ett slutgiltigt beslut, bekräfta de tekniska specifikationerna, produktionshastighetsenheterna, provutskriftsresultat, installationskrav och eftermarknadssupport med tillverkaren. För att diskutera dina underlagskrav, jämföra tillgängliga konfigurationer eller begära en skräddarsydd offert,kontakta ossgenom Green Ohm Electronic Shaft Rotogravure Printing Machines produktsida.
